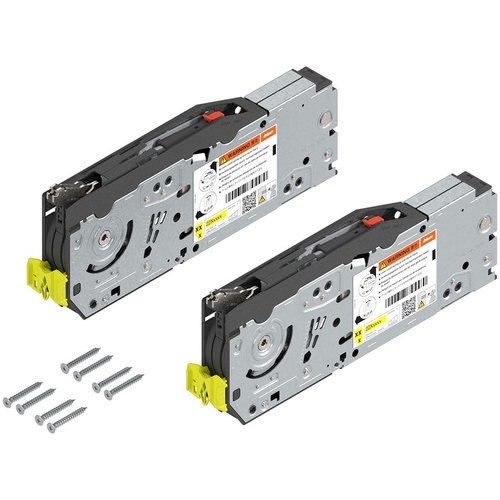

AVENTOS HF top zdvihače, LF=10000-19300

Značka: Blum
Typ: AVENTOS HF TOP zdvihací mechanizmus
Výrobní číslo:
22F2800
Použití: AVENTOS HF TOP
Provedení:
ukazatel výkonnosti 10000 – 19300
Min. světlá hloubka korpusu (mm): 264
Výška korpusu (mm): 480 – 1200
Max. šířka korpusu (mm): 1800
Způsob upevnění:
vruty do dřevotřísky
Materiál: ocel

ideální pro vyšší horní skříňky s dělenými čely
integrované nastavení BLUMOTION pro
jemné a tiché zavírání
minimální vynaložená síla
plynulé zastavení
integrovaný nastavitelný omezovač úhlu otevření
pevná poloha zdvih. mechanizmu a předního uchycení
symetrický zvedák
beznástrojová montáž
dva typy montáží zdvihacího mechanizmu
3D nastavení obou čel
středový závěs, včetně ochrany prstů
kompatibilní se SERVO-DRIVE
SERVO-DRIVE jednotku je nutné objednat samostatně

Upozornění:
při použití třetího zdvihacího mechanismu může ukazatel výkonnosti a
tím i hmotnost čela vzrůst o 50%.
U asymetrických čel musí být větší čelo nahoře.
Asymetrická čela (větší čelo musí být nahoře): TKH teoretická výška korpusu= výška horního čela (mm)x 2 (včetně spár)

Vzorec pro výpočet
Symetrická čela:
ukazatel výkonnosti= výška korpusu (mm)x hmotnost čela včetně úchytky(kg)
Asymetrická čela:
teoretická výška korpusu= výška horního čela (mm)x 2 (včetně spár)

Množství závěsů na horní čelo a středové závěsy vzhledem k šířce korpusu:
3 závěsy od šířky korpusu KB 1200 mm a od 12 kg hmotnosti čela
4 závěsy u šířky korpusu KB 1800 mm a od 20 kg hmotnosti čela
